¡Continuamos mostrando los últimos productos que nos llegan a nuestra tienda! Después de hacer un repaso a las nuevas cajas de protecciones para puntos de recarga, hoy te queremos enseñar el interruptor diferencial Tipo B de Revalco RV31 (Clase B). Un diferencial trifásico de 40 amperios que ofrece protección y garantiza la seguridad esperada.

Para empezar, deberíamos explicar qué es un interruptor diferencial. No es más que un dispositivo electromecánico que protege tanto a las personas como los equipos electrodomésticos en contacto con una instalación eléctrica. Para ello, el diferencial compara la corriente de salida de la fase con la de entrada del neutro. Si esta diferencia supera 30mA o 300mA (depende del diferencial), el diferencial salta y corta la tensión del circuito eléctrico. Esta diferencia surge cuando se deja escapar corriente a tierra, y es común que aparezca en instalaciones con motores o gran cantidad de equipos informáticos.

Diferencial Tipo B superinmunizado

Para hacer desaparecer estos falsos disparos o cortes y conseguir que solo salte la luz cuando de verdad se necesite y exista un riesgo o amenaza real en la instalación, están los interruptores diferenciales superinmunizados. Estos incorporan unos filtros de altas frecuencias que diferencian si es real la amenaza o no hay una derivación a tierra y se trata de una variación del consumo.

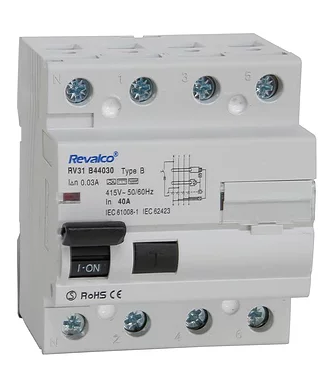

En concreto, este diferencial de Revalco RV31 es superinmunizado y de clase B. Los interruptores de clase B se utilizan para detectar corrientes de fuga de corriente continua y se recomienda su instalación en cargadores de vehículos eléctricos o maquinaria pesada en la que detectan defectos de corriente continua con bajo nivel de ondulación.

Estos son los datos técnicos más destacados del diferencial:

• Modelo: RV31 Clase B
• Normas: 10KA IEC 61008-1, IEC 62423
• Modo: tipo electromagnético
• Nº Polos: 4P
• Corriente nominal (A): 40, 63
• Voltaje nominal: 240/415V AC
• Frecuencia nominal: 50 / 60 Hz
• Resistencia electromecánica: 4000 ciclos
• Tensión nominal soportada de impulso: 10KA
• Clases y empleo
AC = Fugas en AC. Residencial, terciario e industrial
A = Fugas en AC y DC pulsante. SUPERINMUNIZADO. Terciario e industrial (clase B)
• Clase de protección: IP20
• Indicación de posición de contacto
• Compatible con series RV30, RV30H y RV303H
• Permite empleo de peines de conexión tipo pin
• Capacidad de conexión

La caja de protecciones es un elemento indispensable en cualquier instalación de punto de recarga para vehículo eléctrico. Está preparada para contener todos los elementos necesarios para llevar a cabo una correcta protección de la infraestructura para la recarga de vehículos eléctricos, garantizando seguridad y favoreciendo el correcto funcionamiento de la red eléctrica.

La normativa española te obliga a tomar precauciones a la hora de instalar el punto de recarga. Es necesario que asegures la instalación y no pongas en riesgo tanto el material físico cercano como tu integridad física. Por ello, el cuadro de protecciones, aunque no es obligatorio que se sitúe junto al punto de recarga, se suele instalar junto a este.

Además de facilitar la conexión, contiene fusibles para evitar que averías en la red, cortes de luz o tormentas tengan una repercusión negativa en la carga del vehículo. Podemos decir que protege tanto al punto de recarga como al propio coche eléctrico frente a sobrecargas y cortocircuitos.

Es necesario cumplir con los requisitos que establece la actual normativa ITC BT52, en la cual se especifica que los puntos de recarga para vehículos eléctricos deben ir acompañados por diferentes elementos que integran nuestras cajas de protecciones.

Interruptor automático

El responsable de proteger la línea y contra cortocircuitos. Nos valdrá con un interruptor automático tipo Curva C. Se encarga de proteger la instalación eléctrica, pudiendo seleccionar la intensidad: amperaje de 16//20/32A. En caso de ser una instalación trifásica, el interruptor automático magnetotérmico cuenta con 4 Polos (4 módulos). En caso de ser monofásica, 2 Polos. Con un poder de corte de 6 kA, es el encargado de interrumpir la corriente eléctrica cuando sobrepasa una determinada intensidad.

Diferencial superinmunizado

El interruptor diferencial debe ser de Clase A (también llamado superinmunizado). Perfecto para evitar que se produzcan falsos disparos y que solo salte cuando sea una amenaza real. Protege a personas, animales y equipos electrodomésticos en contacto con la instalación eléctrica. Este diferencial superinmunizado incorpora filtros de alta frecuencia que le permite diferenciar si realmente hay una derivación a tierra o se trata de otros usos como arranques de motores o iluminación con tubos fluorescentes. Este diferencial superinmunizado tiene una intensidad de 40 Amperios, una sensibilidad de 30 mA, un poder de corte de 10 Ka y una tensión de entrada de 240/415V AC.

Sobretensiones permanentes y transitorias

Si la instalación no lo lleva, es necesario añadir protector contra sobretensiones, tanto permanente como transitorias. Por una parte, las permanentes protegen frente a aumentos de tensión de decenas de voltios durante un periodo de tiempo indeterminado, ajustándose a la norma UNE-EN 50550 que regula los Protectores contra Sobretensiones Permanentes. Y, por otra, las transitorias respaldan la instalación contra aumentos de tensión que pueden alcanzar valores muy elevados de kilovatios que apenas duran unos pocos microsegundos. Por ejemplo, los provocados por rayos. Pese a su corta duración, este pico de tensión es suficiente para provocar daños en los equipos eléctricos conectados. Por ello, es necesario un protector que derive a tierra el exceso de energía para no provocar daños en el punto de recarga.

Todos están incluidos en las nuevas cajas de protecciones trifásicas y monofásicas de Efimarket. Son cajas premontadas que contienen todas las protecciones que necesitas y que han sido renovadas para ajustarse a un nuevo diseño más moderno e innovador. La caja estanca externa cuenta con cerradura y dos llaves. Aquí puedes consultar los dos paquetes ya configurados para tu punto de recarga monofásico o trifásico.

Cargadores para coches eléctricos.

Los coches eléctricos se pueden recargar en la vía pública, en garajes comunitarios, en casas particulares o simplemente donde nos de la gana, y esto es así porque en el mercado podemos comprar cargadores portátiles para coches eléctricos.

Cargadores portátiles para coches eléctricos.

Si tienes un coche eléctrico o estás pensando en comprar es recomendable informarse sobre los puntos de recarga para coches eléctricos que hay en el mercado. En Efimarket aconsejamos la compra de cualquier cargador de coches eléctricos de la marca V2C (v2charge). Esta empresa es española y diseña puntos de recarga para coches eléctricos teniendo en cuenta las necesidades de cada conductor.

En nuestro escaparate de movilidad sostenible podéis encontrar una novedad en cuanto al diseño de los cargadores portátiles de V2C.

Veamos las características de cada uno de los cargadores portátiles para recargar coches eléctricos.

Modelos de cargadores portátiles para coches eléctricos.

• EV Portable Tipo 1 (16A) – Punto recarga portátil coches eléctricos

  • Permite al usuario elegir la intensidad de carga mediante un display de selección (6-16A).
  • Durante la carga podemos modificar la intensidad (A).
  • Dispone de una manguera de 5 metros de tipo1 (SAE J1772) y de un conector industrial CEE Cetac 16A de 0.50m para alimentación monofásica 1F +N + TT.
  • Dimensiones:122x90x202 mm ; 2.5 – 3.5 kg.

• EV Portable Tipo 2 – CEE (16A) | Puntos de recarga portátil para coches eléctricos marca V2C

  • Dispone de una manguera de 5 metros de tipo 2 (IEC 62196-2) oficial de Mennekes y de un conector de 0.40m para alimentación CEE CETAC F +N + TT.

  • Permite la carga hasta 16 amperios y 3.7kw).

  • Permite al usuario elegir la intensidad de carga mediante un display de selección.

  • Dimensiones:122x90x202 mm ; 2.5 – 3.5 kg.

• EV Portable Tipo 1 – CEE (32A) | Puntos de recarga portátil para coches eléctricos marca V2C

  • Permite al usuario elegir la intensidad de carga mediante un display de selección (6-32A).

  • Durante la carga podemos modificar la intensidad (A)
  • Dispone de una manguera de 5 metros de tipo 1 (SAE J1772) y de un conector industrial CEE Cetac 32A de 0.50m para alimentación monofásica 1F +N + TT .
  • Carga seleccionable de 6 a 32 amperios (1,4-7,7kWh ; 230V ; 320VAC)
  • Dimensiones: 202x122x90 mm. Peso: 4 kg.

• EV Portable Tipo 2 – CEE (32A) | Puntos de recarga portátil para coches eléctricos marca V2C
  • Permite al usuario elegir la intensidad de carga mediante un display de selección (6-32A).
  • Durante la carga podemos modificar la intensidad (A)
  • Dispone de una manguera de 5 metros de tipo 2 (IEC 62196-2) y de un conector industrial CEE Cetac 32A de 0.50m para alimentación monofásica 1F +N + TT .
  • Carga seleccionable de 6 a 32 amperios
  • Dimensiones: 202x122x90 mm. Peso: 3 kg.

• EV Portable Tipo 2 – CEE (32A) | Puntos de recarga portátil para coches eléctricos marca V2C
  • Permite al usuario elegir la intensidad de carga mediante un display de selección (6-32A).
  • Durante la carga podemos modificar la intensidad (A)
  • Dispone de una manguera de 5 metros de tipo 2 (IEC 62196-2) y de un conector industrial CEE Cetac 32A de 0.50m para alimentación trifásica 3F +N + TT .
  • Carga seleccionable de 6 a 32 amperios (1,4-22kWh ; 220V – 400V)
  • Dimensiones: 202x122x90 mm. Peso: 4 kg.

• EV Portable Tipo 1 – SCHUKO (16A) | Puntos de recarga portátil para coches eléctricos marca V2C
  • El cargador portátil para coches eléctricos EV Portable Tipo 1 (conector SAE J1772) de V2C permite seleccionar manualmente la intensidad de carga (desde 6A hasta 16A).
  • Dimensiones y peso reducido.
  • Compatible con multitud de adaptadores.
  • Conexión directa a Schuko.

• EV Portable Tipo 2 – SCHUKO (16A) | Puntos de recarga portátil para coches eléctricos marca V2C

• El cargador portátil para coches eléctricos EV Portable Tipo 2 (conector IEC 62196) de V2C permite seleccionar manualmente la intensidad de carga (desde 6A hasta 16A).
  • Dimensiones y peso reducido.
  • Compatible con multitud de adaptadores.
  • Conexión directa a Schuko.

En este enlace podéis consultar los diferentes accesorios que existen para los puntos de recarga de coches eléctricos incluida información para accesorios de puntos de recarga portátiles.

Las ayudas para la compra de coches eléctricos, las políticas que restringen el tráfico al centro de grandes ciudades y las mejoras que las marcas introducen en los diseños de sus coches eléctricos tienen como resultado el aumento de ventas de coches eléctricos. Los modelos de coches eléctricos más vendidos son Renault ZOE, Nissan Leaf, BMWi3, Tesla Model S, Tesla Model X, Hyundai Ioniq EV, Kia Soul EV.

Efimarket es una tienda online especializada en la eficacia energética y comprometida con la movilidad sostenible, es por ello que  desde hace más de cinco años tenemos abierta una sección en donde el usuario puede comprar puntos de recarga para coches eléctricos a buen precio. Pero no solo estamos comprometidos con ofrecer los mejores precios sino que además tenemos un equipo especializado en movilidad sostenible y que asesora de forma personalizada, teniendo en cuenta las circunstancias de cada cliente. No es lo mismo instalar un punto de recarga en un garaje particular que en un garaje comunitario. No es lo mismo instalar un punto de recarga en un garaje comunitario en donde no vives que instalar un punto de recarga en un garaje comunitario en donde además tienes tu vivienda. Por todo ello, consideramos muy importante que detrás de una tienda que vende puntos de recarga para coches eléctricos exista un equipo profesional.

Los puntos de recarga para coches eléctricos que se pueden comprar en Efimarket son puntos de recarga para pared (wallbox), puntos de recarga portátiles, opción muy interesante si quieres viajar en coche eléctrico, puntos de recarga para instalar en vía pública, opción que suele ser interesante cuando las administraciones públicas quieran instalar un punto de recarga en la vía pública.

Comprar un punto de recarga para coche eléctrico no es tarea fácil. No todos los usuarios son expertos en movilidad eléctrica, además la mayoría de personas que contactan con nosotros nunca antes habían comprado un punto de recarga.

Si necesitáis comprar un punto de recarga para instalarlo en la pared de vuestra casa particular o en garajes (propios o comunitarios) en Efimarket ponemos a vuestra disposición una amplia gama de marcas de puntos de recarga para vehículos eléctricos. Estos puntos de recarga se instalan de forma fija en la pared y en la ubicación depende de tu caso particular.

Actualmente tenemos ofertas interesantes en los puntos de recarga en pared o wallbox de la marca V2C, empresa española que diseña y fabrica puntos de recarga. Cada coche eléctrico tiene un tipo de conector, aquí podéis consultar qué punto de recarga necesita cada modelo de coche eléctrico.

Puntos de recarga para coches eléctricos en oferta:

• UP Tipo 1 (20A) | Punto recarga pared coches eléctricos

650,00 € Oferta 586,85 €

• UP Tipo 2 (20A) | Punto recarga pared coches eléctricos

690,00 € Oferta 665,50 €

• UP Tipo 1 (32A) | Punto recarga pared coches eléctricos

690,00 € Oferta 605,00 €

• UP Tipo 2 (32A) | Punto recarga pared coches eléctricos

760,00 € Oferta 701,90 €

• UP  Socket Tipo 2 (20A) | Punto recarga pared coches eléctricos

745,00 € Oferta 653,40 €

• UP Socket Tipo 2 (32A) | Punto recarga pared coches eléctricos

790,00 € Oferta 701,80 €

Si estáis interesados en comprar un punto de recarga para coche eléctrico no dudéis en contactarnos. Estaremos encantados de estudiar vuestro caso y ofreceros la mejor solución.

En efimarket tenemos una gran selección de marcas especializadas en puntos de recarga para coches eléctricos, y son muchos los clientes que nos realizan una pregunta muy interesante.

Continuar leyendo «Instalar un punto de recarga en un garaje comunitario. ¿Qué opciones existen?»
